1. Présentation du produit

C9plus est un système de diagnostic par ultrasons couleur entièrement numérique haut de gamme, largement utilisé dans le diagnostic clinique de l'abdomen, de la gynécologie, de l'obstétrique, du sein, des voies urinaires, de la thyroïde, des vaisseaux sanguins périphériques, de l'intracavité et du cœur. Le système adopte une technologie supérieure d'imagerie par ultrasons Doppler et de traitement d'images, et dispose de fonctions logicielles et de configurations matérielles complètes pour répondre pleinement aux besoins du diagnostic clinique.

2. Principales spécifications techniques

-Unité d'imagerie en niveaux de gris bidimensionnelle entièrement numérique

-Unité d'imagerie du flux sanguin Doppler couleur

-Unité d'imagerie du flux sanguin Power Doppler

-Unité d'imagerie du flux sanguin Doppler à énergie directionnelle

-Unité d'imagerie à spectre Doppler

-Graphique de vitesse

-Graphique de variation de vitesse

-Optimisation en un clic

-Unité d'imagerie de type M

-Unité d'imagerie pseudo-couleur

-B/B+CFM double affichage en temps réel

-Technologie de suppression du bruit et de raffinement de l'image SRI

-Technologie d'imagerie harmonique des tissus THI

-Technologie de récupération à une clé OCR

-Technologie de transmission en temps réel du réseau RTDT

-Technologie de surveillance intelligente d'identification automatique de sonde

-Technologie d'impression directe

-Support DICOM 3.0

-Technologie d'enregistrement vidéo ultra-long SVVR, le temps de lecture vidéo peut aller jusqu'à une heure

-Support d'interface multilingue, chinois, anglais, français, espagnol, japonais

-Technologie entièrement numérique (noyau numérique, affichage numérique, stockage numérique, impression et gravure, prise en charge des imprimantes laser couleur)

3. Spécifications techniques de la configuration du système

·Interface de sonde : 2

·Spécifications de la sonde :

·Type : sonde à réseau convexe, sonde à réseau linéaire, sonde intracavité, sonde micro convexe, sonde à réseau phasé

·Elément de tableau : ≥96

·Fréquence : Ultra-large bande : 2,5-10 MHz

·Fréquence centrale : 5 types, réglables visuellement ; 4 groupes de fréquences harmoniques, réglables visuellement

·Réseau convexe électronique C3501

Fréquence nominale : 3,5 MHz ;

◆Gamme de fréquence (MHz): 2.0/ 3.0/ 3.5/ 4.0/ 6.0/ H3.7/ H4.0/ H4.2/H4.5;

Nombre d'éléments du tableau : 96 ;

◆Angle de balayage : 73 ° ;

·Electronic line array L7501

Nominal : 7,5 MHz ;

◆Gamme de fréquence (MHz): 5,0/ 6,5/ 7,5/ 9,0/ 10,0/ H8,0/ H8,5/ H9,0/ H10,0 ;

Nombre d'éléments du tableau : 96 ;

·Sonde intracavité E6501

Fréquence nominale : 6,5 MHz ;

◆Gamme de fréquence (MHz): 4.0/ 5.0/ 6.5/ 7.0/ 8.0/ H7.0/ H8.0/ H9.0/ H10.0;

Nombre d'éléments du tableau : 96 ;

Angle de balayage : 172° ;

·Sonde micro convexe M3501

Fréquence nominale : 3,5 MHz ;

◆Gamme de fréquence (MHz) : 2,0/ 3,0/ 3,5/ 4,0/ 5,0/ H3,7/ H4,0/ H4,2/ H4,5 ;

Nombre d'éléments du tableau : 96 ;

Angle de balayage : 112 ° ;

·Réseau phasé P2501

Fréquence nominale : 2,5 MHz ;

◆Gamme de fréquence (MHz) : 1,0/ 2,0/2,5/ 3,0/ 4,0/ H3,5/ H4,0/ H4,2/ H4,5 ;

Nombre d'éléments du tableau : 64 ;

Angle de balayage : 90° ;

·Moniteur LCD ≥15" avec interface DVI

·Panneau de commande rétro-éclairé

·≥500G de capacité de disque dur

·Interface USB standard : prend en charge USB2.0, 2 interfaces

·Supporte l'interface DICOM3.0, y compris la transmission, l'impression et la récupération ;

· Prise en charge de plusieurs interfaces fonctionnelles : VIDEO IN/OUT, VGA, RVB, S-VIDEO, HDMI, contrôle d'impression vidéo (IMPRIMER À DISTANCE)

Interface ECG : connectez-vous au module ECG

·Système de stockage et de gestion des images

Nombre d'images de lecture vidéo : 512 images, la vitesse de lecture est réglable ;

Enregistrez des millions d'images ;

◆Prise en charge de la longue lecture vidéo, jusqu'à une heure (facultatif);

Le système prend en charge la lecture vidéo d'images B, M, CFM, PW ;

◆Format de stockage des images : JPEG, BMP ;

·Gestion de l'information sur les patients ;

Le système peut stocker des informations sur le patient (informations de base sur le patient, images, rapports de mesure) et peut interroger et lire des informations historiques ;

Prise en charge de la gestion des fichiers sur disque ;

· Poste de travail intégré;

◆Appui à la bibliothèque de mots d'experts ;

◆Prise en charge du stockage, de l'édition et de l'impression des rapports des patients, ainsi que de la navigation rapide des images des patients ;

◆ Prise en charge du rapport hors ligne ;

·Prise en charge des imprimantes vidéo numériques noir et blanc, des imprimantes vidéo couleur, des imprimantes laser et à jet d'encre ;

·Avec une fonction de mise à niveau à une touche ;

·Soutenir la fonction de perforation ;

·Avec la fonction de congélation automatique de la sonde;

·Avec le réglage de la fonction de l'interrupteur au pied ;

·Mode d'application prédéfini : En mode B/CFM/PW, 15 groupes de paramètres de mode prédéfini peuvent être effectués respectivement (y compris 5 groupes de paramètres définis par l'utilisateur) ;

·Avec fonction de protection d'écran;

·Avec fonction d'aide en ligne (AIDE);

4. Niveaux de gris bidimensionnels

·L'angle de balayage de la sonde est réglable ;

·Précision de position géométrique : horizontal ≤5mm, longitudinal ≤5mm ;

·Résolution : résolution axiale 1mm, résolution latérale ≤1mm ;

·Zone aveugle : 2 mm ;

·Contrôle TGC : ≥8 tranches ;

·Contrôle de mise au point à 16 segments, position réglable ;

·Profondeur d'affichage maximale : 26 cm ;

·Agrandissement de l'image : agrandissement et décalage partiels en temps réel ;

·Plage dynamique : ≥200dB, réglable visuellement ;

·Puissance sonore 10-100 multi-niveaux réglable;

·Affichage pseudo-couleur : 18 types ;

·Mode 4B ;

· Gain 5～250dB, 5dB/niveau ;

·Affichage de la courbe TGC

· Rotation de l'image : gauche/droite, haut/bas, rotation à 90 degrés, retournement noir et blanc

·Plein angle, profondeur de 18 cm, la fréquence d'images maximale ≥ 25 images / s

·Les paramètres d'image suivants sont réglables :

◆Moyenne du cadre : 6 niveaux réglables, 0-5 ;

◆Ligne moyenne : 3 niveaux réglables, faible, moyen et élevé ;

Densité de ligne : 3 niveaux réglables, bas, moyen et haut ;

Apodisation : 0-3 réglable ;

◆Seuil de gris : réglable à plusieurs niveaux, 1-20 ;

5. Mode M

·M gain 0～255dB, 5dB/niveau ;

·M vitesse : 3 sortes ;

·Anatomie M : la ligne de balayage M peut être tournée à 360 degrés avec n'importe quel point comme axe ;

·Seuil gris : réglable à plusieurs niveaux, 0-20 ;

·Apodisation : 0-3 réglable ;

·Affichage pseudo-couleur : 18 types ;

6. Mode Doppler couleur

·La taille, la position et la couleur du cadre d'échantillonnage sont réglables et peuvent être préréglées ;

· 5 groupes de fréquence Doppler ;

·Réglage automatique de la position de mise au point des couleurs ;

·L'échelle de vitesse PRF est réglable;

·Le gain D est réglable ;

·Plein angle, profondeur de 16 cm, fréquence d'images maximale de l'affichage couleur 10/sec;

· Angle de déviation de balayage linéaire réglable : -15° à 15° ;

·Couleur inversée, déviation noir et blanc (line array uniquement) ;

·Les paramètres suivants sont réglables :

Suppression des niveaux de gris : 0-9 réglable ;

Suppression du bruit : 0-9 réglable ;

Interrupteur lisse : marche ou arrêt ;

Carte des couleurs : 1-5 ;

Rémanence : 0-6 réglable ;

◆Suppression des écarts : 0-9 réglable ;

7. Mode Doppler spectral

·Volume d'échantillonnage : largeur 0,5 mm à 20 mm ;

· 5 groupes de fréquence Doppler ;

·L'échelle de vitesse PRF est réglable;

·Le gain D est réglable ;

·Position de base réglable;

·L'angle de correction est réglable de -72° à +72° ;

· Le son PW peut être activé et désactivé et le volume peut être ajusté ;

·Vitesse de mesure : la vitesse mesurable la plus élevée peut atteindre 7,6 m/s, la plus faible peut atteindre 2 mm/s ;

8. Mesure et calcul

·Mesure et calcul de base : distance, circonférence, surface, volume, rapport, taux de sténose, angle, fréquence cardiaque, temps, vitesse peuvent être mesurés

·Mesure et calcul Doppler : l'enveloppe manuelle/automatique, la fréquence cardiaque, le temps, l'indice de résistance, l'indice de pulsation, la vitesse peuvent être mesurés.

À

Mesure obstétricale :

◆Estimation de l'âge gestationnel (AG) (y compris les formules adaptées à la population chinoise et les formules au Japon, en Corée du Sud, aux États-Unis, en Europe et dans d'autres régions et pays) ;

◆Estimation de la date d'échéance (EDD) ;

◆Estimation du poids fœtal (FW);

◆Indice de profondeur du liquide amniotique (AFI) ;

◆ Rapport de mesure obstétricale ;

◆Rapport de notation des paramètres physiologiques fœtaux ;

·Mesure gynécologique :

◆Mesure gynécologique : utérus, col de l'utérus, endomètre, ovaires gauche et droit et follicules gauche et droit ;

◆Rapport de mesure gynécologique ;

·Mesure du cœur :

◆Mesure ventriculaire gauche : grand axe, épaisseur de paroi grand axe, petit axe, apex et valve mitrale, valve aortique, valve tricuspide, valve pulmonaire ;

Fonction ventriculaire gauche : méthode Pombo, méthode de Teichholz, méthode de Gibson, méthode d'ellipse à plan unique, méthode d'ellipse à double plan, méthode Bullet, Simpson amélioré ;

Évaluation de l'épaisseur de paroi : méthode Pombo, méthode Teichholz, méthode Gibson ;

◆Calcul de la surface corporelle (BSA) ;

◆Rapport de mesure cardiaque ;

·Mesure en urologie :

◆Mesure urologique : volume de la prostate, volume de la zone de transition, volume de la vessie, volume d'urine résiduel ;

◆Rapport de mesure d'urologie ;

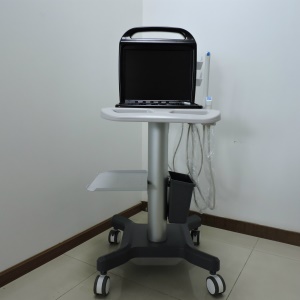

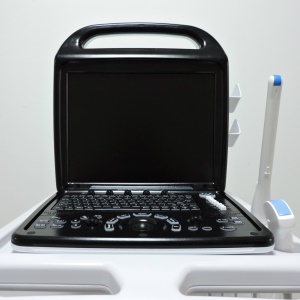

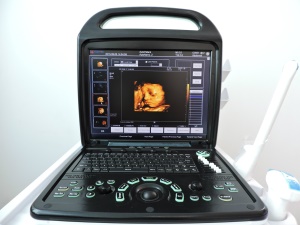

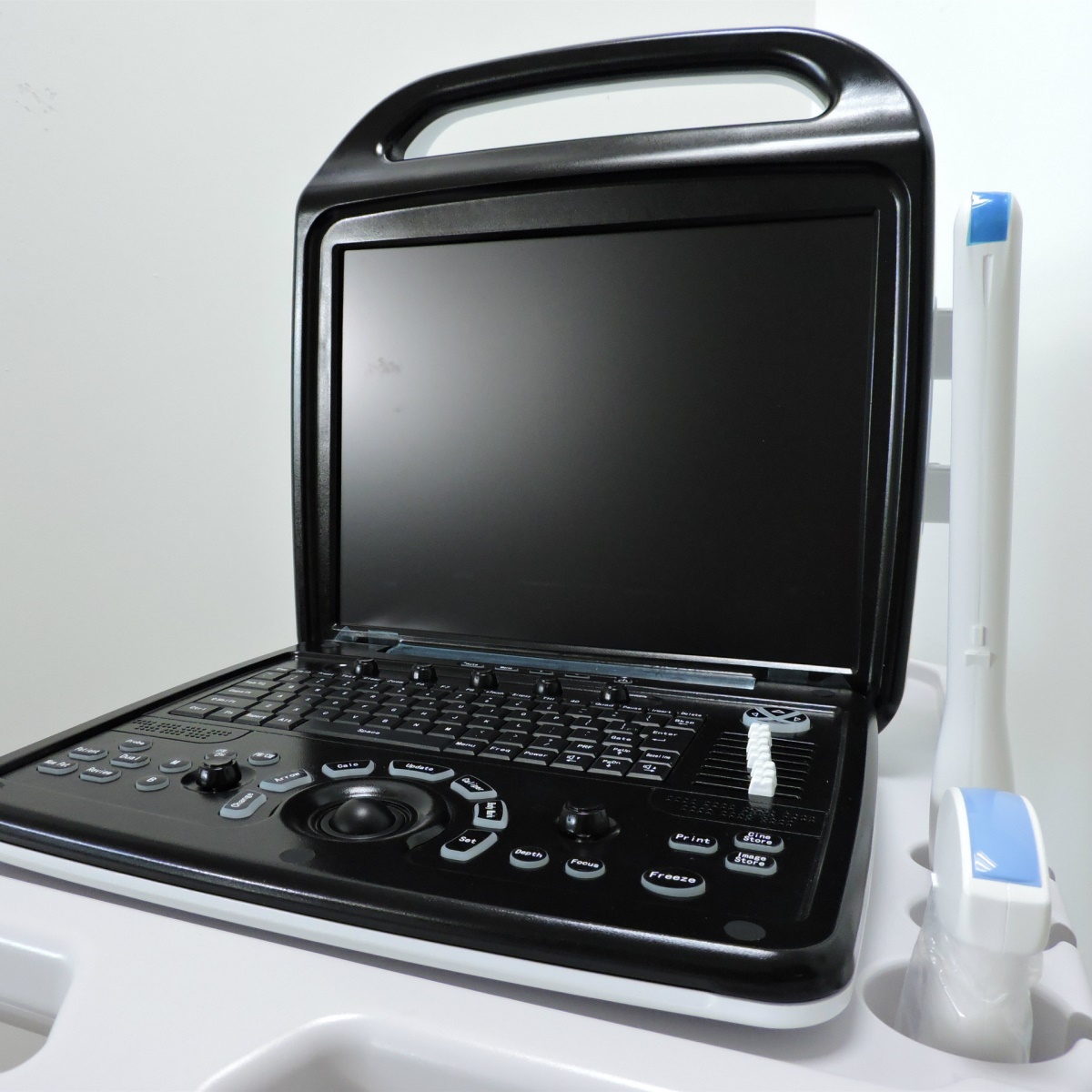

Liste de configuration Doppler couleur portable C9PLUS

1 sonde : deux, à savoir sonde à réseau convexe, sonde à réseau linéaire,

2 hôte de système de diagnostic par ultrasons couleur portable tout numérique c9plus

3 Moniteur médical couleur progressif haute définition sans scintillement de 15 pouces.

4 Nouveau clavier rétroéclairé

5 Kit de stockage sur disque dur 500G

6 Progiciel standard

7 Système de stockage et de gestion des images

8 Kit d'interface double USB2.0 standard

9 Lecture vidéo 1024 images

10 Prise en charge de plusieurs interfaces fonctionnelles : double interface de stockage USB2.0 standard, PARALLÈLE (port parallèle), IMPRIMER À DISTANCE (entrée vidéo, sortie), S-VIDEO, AV, SVGA, etc. ;

11 Prise en charge de l'interface DICOM3.0, y compris la transmission, l'impression, la récupération, le format général ;

12 Couplant : 1 bouteille/ensemble ;

13 Fusible : 1 pièce/ ensemble ;

14 Instructions d'utilisation du produit et d'entretien quotidien

Remarque: la configuration du produit ci-dessus est une configuration standard, notre société peut s'adapter séparément en fonction de la mise en œuvre spécifique du projet.
